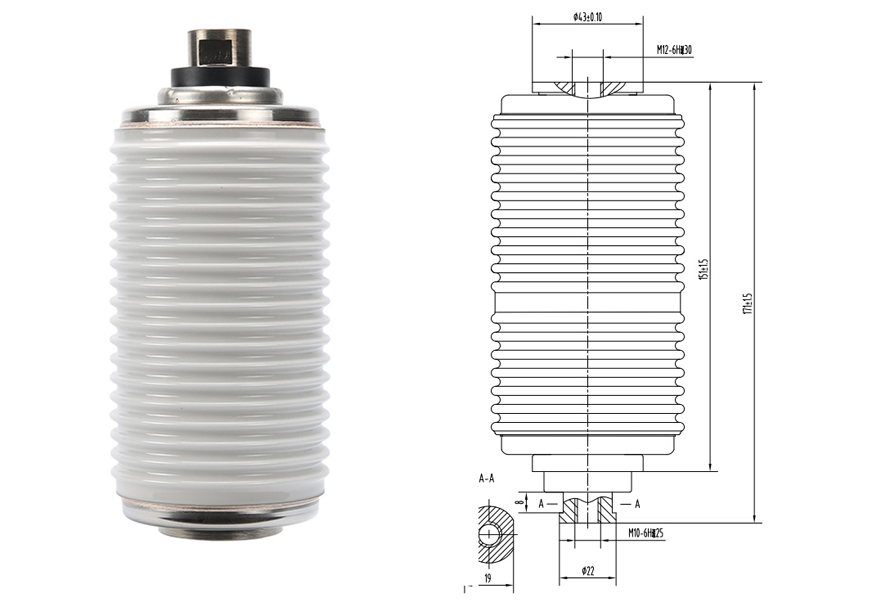

TD12/630-12.5

•

  主要技術參數
  額定電壓		12kV
  額定電流		630A
  額定頻率		50Hz
  額定短時工頻耐受電壓（1min）		42kV
  額定雷電沖擊耐受電壓		75kV
  額定短路開斷電流		12.5kA
  額定短路關合電流（峰值）		31.5kA
  額定短路開斷電流開斷次數		30 times
  額定單個電容器組開斷電流*		400A
  額定短時耐受電流		12.5kA
  額定峰值耐受電流		31.5kA
  額定短路持續時間		4 s
  機械壽命		10000 times
  觸頭自閉力		70±40N
  額定開距下的觸頭反力		120±50N
  額定觸頭壓力下限時的回路電阻		≤30μ?
  貯存期		20 years
  觸頭允許磨損厚度		3mm
  運動部分質量		≤0.7 kg
  配套的真空開關應滿足的機械參數
  觸頭開距		9±1 mm
  觸頭接觸行程		3.5±0.5mm
  平均分閘速度（觸頭閉合位置至75%開距）		1.0±0.25m/s
  平均合閘速度（30%開距至觸頭閉合位置）		0.65±0.15m/s
  額定觸頭壓力		1300±100N
  觸頭合閘彈跳時間		≤2 ms
  觸頭合閘和分閘不同期性		≤1 ms
