CKJ5-63/1140真空接觸器

現在位置:首頁產品信息產品總匯

CKJ5-63/1140真空接觸器


  • 產品概述:
    CKJ5-63/1140交流真空接觸器 適用于交流50hz,額定工作電壓至1140v,額定工作電流125—400a的電力網絡,供直接或遠距離接 通和分斷主電路之用。因主觸頭在高真空環境中工作,因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點,特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。

    工作條件:
    1. 海撥高度不超過2000米。
    2. 環境空氣溫度:-25~+40℃。
    3. 空氣相對濕度:環境空氣溫度為+25℃時不超過50%,在較低溫度下可以有較高的相對濕度。最濕月份的平均溫度為+25℃時,月平均最大相對濕度為90%。
    4. 安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第ⅲ類。
    5. 環境污染等級為3級。
    6. 振動不大于30米/秒的場。

    構及工作原理:

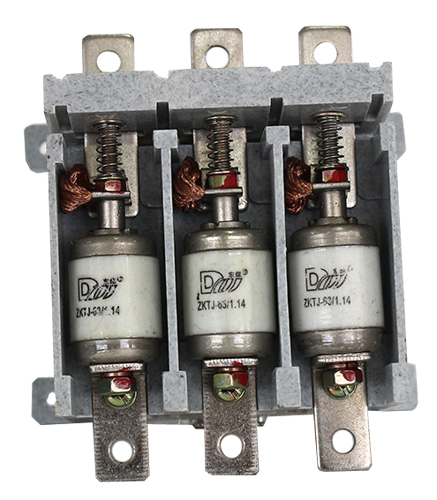

    接觸器由真空開關管、絕緣架,動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
    真空開關管靜導電板通過螺釘固定在絕緣架上,絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合,帶動動臂和動導桿等,使真空開 關管動觸頭運動,與靜觸頭接觸,使接觸器處于閉合狀態。當線圈斷電后,在反力彈簧作用下銜鐵板釋放,動靜觸頭分離使接觸器處于分斷狀態。
    電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
    輔助觸頭位于銜鐵板一端,由銜鐵上下運動帶動輔助觸頭運動。

    安裝、調整及更換天關管:
    1. 安裝
    ⑴ 安裝前應檢查安裝平面,安裝面不平時用墊片調整。
    ⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。
    ⑶ 接好主回路進出線,將交流控制電源線接在接線端子上,并接好地線。
    2. 調整
    當觸頭參數不符合要求或更換真空開關管后需作如下調整:
    ⑴ 松開球面接頭鎖緊螺母。
    ⑵ 轉動球面接頭法蘭,使觸頭剛剛斷開(用萬用表低阻檔測)并反復調整,使三
    管保持一致。
    ⑶ 順時針轉動球面接頭到法蘭,使開距達到標準要求。
    ⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證,超程不必再調整。
    ⒊ 更換真空開關管
    當真空度下降或其他原因損壞時需更換真空開關管。
    ⑴ 當動靜觸頭分開狀態下,用2500v兆歐表測動靜觸頭間絕緣電阻小于60兆歐時
    應更換真空開關管。
    ⑵ 擰松主電路與軟聯接線連接螺釘,脫開軟聯接線。
    ⑶ 擰下靜導電板絕緣框的螺釘。
    ⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。
    ⑸ 將真空開關管組件取下。
    ⑹ 卸下球面接頭組件,取下開關管。
    ⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時,注意不
    使波紋管處于扭曲狀態。更換開關管后要重新調節開距。

    使用與維修:
    1. 接觸器的工作電壓及工作電流不應超過額定值(控制回路原理圖見圖四、圖五、)。
    2. 對新?lián)Q的真空開關管要事先檢查其真空度。要求在10-2帕(10-4托)以上???/span>
    用工頻耐壓法檢查:觸頭間距在標準要求范圍內,要求耐壓8kv以上(經三次試驗后,不允許有擊穿或連續閃絡現象)。
    3. 平時建議用2500v兆歐表檢查。當絕緣電阻小于100m 時應加強監視。小于60m
    時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。
    4. 在小負荷感性負載使用真空接觸器時,建議配用rc阻容吸收盒,接入接觸器主
    電路負載側。
    5. 凡屬下列情況之一時應對接觸器作全面檢查和調整。
    ⑴ 每年一次例行檢查和清潔工作。
    ⑵ 動作一萬次以后。
    ⑶ 真空開關管損壞后。

    檢查及調整內容:
    ⑴ 真空開關管真空度。可用工頻試驗法。
    ⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。
    ⑶ 檢查開距及三管同步。
    ⑷ 所有螺釘螺母有否松動?;顒硬课挥蟹窨ㄗ‖F(xiàn)象。
    ⑸ 絕緣耐壓程度檢查,用測試儀或2500v兆歐表。

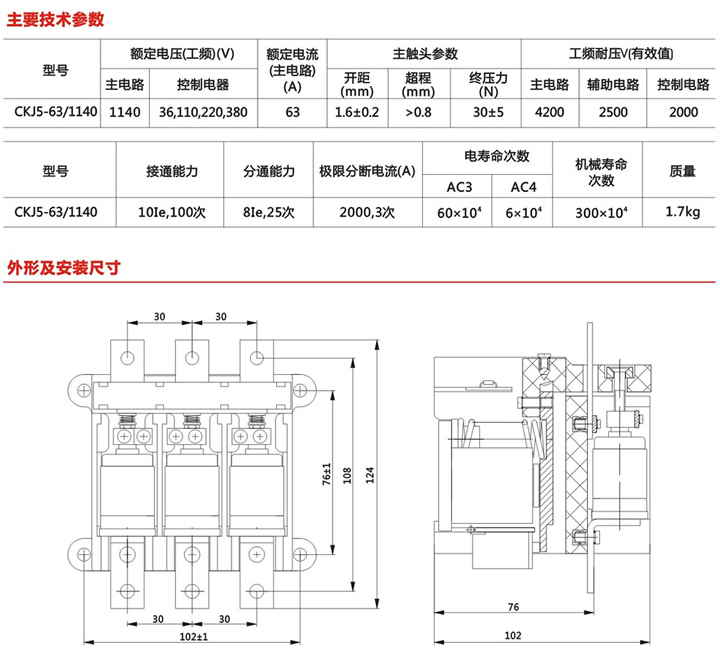

    技術參數及安裝尺寸:
